Ada beberapa Power Supply yaitu PSU ATX dan PSU AT. pada intinya perbedaan PSU terdapat pada pin - pinnya, lebih jelasnya lihat dan pelajari tentang PSU dibawah ini.
Power Supply Unit ( PSU )berfungsi untuk mengubah tegangan listrik (AC 220/230/240 V, 110/120 V) agar bisa digunakan oleh computer (DC 3,3 V, 5 V, 12 V). Besarnya listrik yang mampu ditangani power supply ditentukan oleh dayanya dan dihitung dengan satuan Watt.
Power Supply adalah sebuah perangkat yang ada di dalam CPU yang berfungsi untuk menyalurkan arus listrik ke berbagai peralatan computer.Perangkat ini memiliki 5 connector atau lebih, yang dapat disambungkan keberbagai peralatan seperti :
• Motherboard
• Harddisk
• Floppy Disk Drive
• CD – ROM
Power supply yang berkualitas kurang baik dapat menghasilkan tegangan DC yang tidak rata dan banyak riaknya (ripple). Jika digunakan dalam jangka waktu yang cukup lama akan menyebabkan kerusakan pada komponen computer, misalnya Harddisk.
Salah satu komponen penting pada power supply adalah pendingin (cooling). Dilengkapi dengan minimal sebuah kipas.
Konektor 20 pin ATX
20 pin konektor ATX yang memasukkan ke dalam sebuah motherboard atx. Jika motherboard Anda memiliki slot untuk 20 pin konektor yang diperlukan untuk Motherboard.
Konektor 24 pin ATX
Beberapa motherboard memerlukan 24 pin ATX Connector. Daya pada power supply 430W dan 500W, baik dengan 20 dan 24 pin konektor.
Secara fisik jenis power supply terdiri atas 2 bagian, yaitu:
Power Supply adalah sebuah perangkat yang ada di dalam CPU yang berfungsi untuk menyalurkan arus listrik ke berbagai peralatan computer. Perangkat ini memiliki 5 connector atau lebih, yang dapat disambungkan keberbagai peralatan seperti :
• Motherboard
• Harddisk
• Floppy Disk Drive
• CD – ROM
Power Supply Unit ( PSU )berfungsi untuk mengubah tegangan listrik (AC 220/230/240 V, 110/120 V) agar bisa digunakan oleh computer (DC 3,3 V, 5 V, 12 V). Besarnya listrik yang mampu ditangani power supply ditentukan oleh dayanya dan dihitung dengan satuan Watt.
Power Supply adalah sebuah perangkat yang ada di dalam CPU yang berfungsi untuk menyalurkan arus listrik ke berbagai peralatan computer.Perangkat ini memiliki 5 connector atau lebih, yang dapat disambungkan keberbagai peralatan seperti :
• Motherboard
• Harddisk
• Floppy Disk Drive
• CD – ROM
Power supply yang berkualitas kurang baik dapat menghasilkan tegangan DC yang tidak rata dan banyak riaknya (ripple). Jika digunakan dalam jangka waktu yang cukup lama akan menyebabkan kerusakan pada komponen computer, misalnya Harddisk.
Salah satu komponen penting pada power supply adalah pendingin (cooling). Dilengkapi dengan minimal sebuah kipas.
Konektor 20 pin ATX
20 pin konektor ATX yang memasukkan ke dalam sebuah motherboard atx. Jika motherboard Anda memiliki slot untuk 20 pin konektor yang diperlukan untuk Motherboard.
Konektor 24 pin ATX
Beberapa motherboard memerlukan 24 pin ATX Connector. Daya pada power supply 430W dan 500W, baik dengan 20 dan 24 pin konektor.
Molex Connector
Ini adalah IDE konektor yang pasokan daya ke hard drive dan cdroms.
Konektor floppy
The 4 pin konektor floppy pasokan daya ke floppy drive yang dapat di komputer Anda.
Konektor Aux
Look pada motherboard dan lihat apakah ada slot yang menerima 6 pin konektor Aux. Jika ada slot untuk itu maka kemungkinan anda akan membutuhkannya.
Konektor SATA
Hard drive dan perangkat lain dengan konektor sata. Jika Anda memiliki perangkat komputer dengan koneksi sata maka anda yang membutuhkan power supply dengan konektor sata. Salah satunya adalah XPower 550 Watt Power Supply.
Ini adalah IDE konektor yang pasokan daya ke hard drive dan cdroms.
Konektor floppy
The 4 pin konektor floppy pasokan daya ke floppy drive yang dapat di komputer Anda.
Konektor Aux
Look pada motherboard dan lihat apakah ada slot yang menerima 6 pin konektor Aux. Jika ada slot untuk itu maka kemungkinan anda akan membutuhkannya.
Konektor SATA
Hard drive dan perangkat lain dengan konektor sata. Jika Anda memiliki perangkat komputer dengan koneksi sata maka anda yang membutuhkan power supply dengan konektor sata. Salah satunya adalah XPower 550 Watt Power Supply.
Jenis Dan Warna Kabel PSU

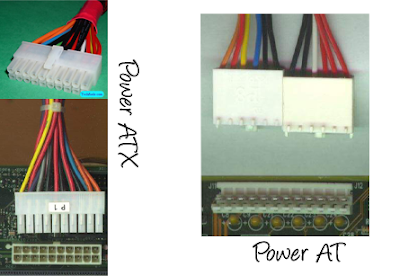

Jenis Power Supply
Secara fisik jenis power supply terdiri atas 2 bagian, yaitu:
- Power Supply AT → Konektor yang terdiri dari 12 pin
- Power Supply ATX → Konektor yang terdiri dari 20 pin
Perbedaan diantara ke- 2 jenis power supply ini adalah power supply ATX status on dan offnya diatur oleh melalui motherboard serta oleh operating system.Dimana apabila operating system pada PC di shut downmaka power supply secara otomatis akan non aktif ( off ).Sedangkan PC yang menggunakan power supply AT status on atau offnya diatur melalui saklar yang pada salah satu kabel pada power supply tersebut.Dan apabila operating system dishut down maka power supply tidak akan off secara otomatis.
Warna Kabel Pada Power SupplyPower Supply adalah sebuah perangkat yang ada di dalam CPU yang berfungsi untuk menyalurkan arus listrik ke berbagai peralatan computer. Perangkat ini memiliki 5 connector atau lebih, yang dapat disambungkan keberbagai peralatan seperti :
• Motherboard
• Harddisk
• Floppy Disk Drive
• CD – ROM
Kebanyakan power supply tidak lagi menggunakan konektor AT ( 12 pin ) namun telah menerapkan konektor ATX ( 20 pin / 24 pin )
Warna kabel powersupply dibuat berwarna-warni untuk menunjukkan besarnya tegangan
Warna kabel powersupply dibuat berwarna-warni untuk menunjukkan besarnya tegangan
PIN | VOLTASE (V) | WARNA STANDARD |
1 | +3,3 | Orange |
2 | +3,3 | Orange |
3 | Ground | Hitam |
4 | +5 | Merah |
5 | Ground | Hitam |
6 | +5 | Merah |
7 | Ground | Hitam |
8 | +5 | Abu-Abu |
9 | +5 | Ungu |
10 | +12 | Kuning |
11 | +3,3 | Orange |
12 | -12 | Biru |
13 | Ground | Hitam |
14 | PS on | Hijau |
15 | Ground | Hitam |
16 | Ground | Hitam |
17 | Ground | Hitam |
18 | -5 | Putih |
19 | +5 | Merah |
20 | +5 | Merah |
Demikian artikel tentang PERBEDAAN POWER SUPPLY AT DAN ATX ini dapat kami sampaikan, semoga artikel atau info tentang PERBEDAAN POWER SUPPLY AT DAN ATX ini, dapat bermanfaat. Jangan lupa dibagikan juga ya! Terima kasih banyak atas kunjungan nya.
